空港の X 線手荷物スキャナーの画像を見ると、オレンジ、青、緑の領域に気づくことがあります。しかし、これらの X 線スキャナーの色は何を意味するのでしょうか?
の X線手荷物スキャナーのカラーコード（カラーコードとも呼ばれます） セキュリティオペレーターがさまざまな材料カテゴリーを区別するのに役立ちます。多くの二重エネルギー システムでは、通常、オレンジ色は有機材料を表し、青色は金属などの高原子番号材料を示し、緑色は中間材料または特定の重複する材料の組み合わせを表します。
これらの色を理解すると、手荷物検査システムがさまざまな素材をどのように解釈するかを説明するのに役立ちますが、正確な色のマッピングはスキャナーとその表示設定によって異なります。
オレンジ: 通常、衣類、食品、紙、多くのプラスチックなどの有機素材を表します。
青: 一般に、有効原子番号が比較的高い金属およびその他の材料を指します。
緑: 多くの場合、特定のガラスやアルミニウムのオブジェクトなどの中間マテリアル、または混合マテリアル領域を表します。
暗いまたは不透明な領域: スキャナーが内部の詳細を表示するのが難しい場合、X 線の強い減衰を示している可能性があります。
カラーコーディング: オペレータが材料カテゴリを区別するのに役立ちますが、オブジェクトの識別には追加の画像解釈が必要です。
正確なカラー表示は、X 線手荷物スキャナーの画像技術とソフトウェア構成によって異なります。
最新のデュアルエネルギー X 線手荷物スキャナーは、色分けされた画像を使用して、オペレーターがさまざまな素材カテゴリーを区別できるようにします。

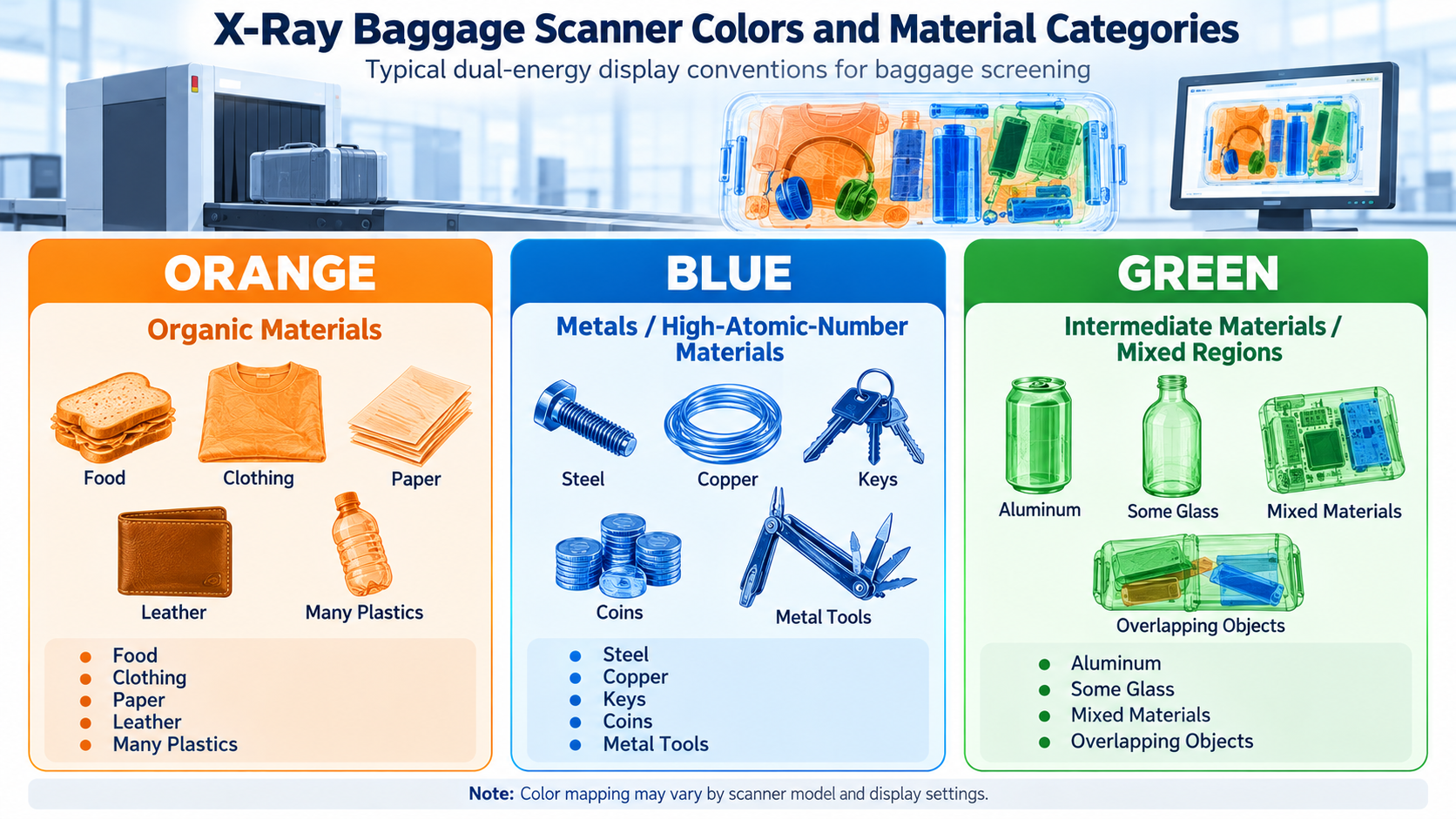

最も一般的に認識される 3 つの色は、オレンジ、青、緑です。
| X線の色 | 代表的な材料カテゴリー | 一般的な例 |
|---|---|---|
| オレンジ | 有機材料または有効原子番号の低い材料 | Clothing, paper, food, leather, many plastics |
| ブルー | 高効率原子番号材料 | Steel, copper, metal tools, coins |
| 緑 | 中間素材または特定の素材の組み合わせ | アルミニウム、一部のガラス、一部の無機材料 |
| 黒 / 非常に濃い | 減衰が強い領域または浸透が不十分な領域 | 厚いまたは高密度の材料領域 |
注: これらは、デュアル エネルギー X 線システムの一般的な色の規則です。実際の色としきい値は、機器のメーカーとディスプレイの設定によって異なります。
これらの色の分類は、次の資料に記載されている材料識別原則と一致しています。 EU X-ray color mapping guidelines。このガイドラインでは、X 線システムが有効な原子番号範囲と色分けされたイメージングを使用して材料カテゴリを識別する方法について説明しています。ただし、実際の色の表現はスキャナーとそのディスプレイ設定によって異なる場合があります。
手荷物スキャナーのカラーコードは、X 線スクリーニング画像の材質の違いを表示するために使用される視覚システムです。これは一般に、XBIS (X 線手荷物検査システム) とも呼ばれる、デュアル エネルギー X 線手荷物検査システムと関連付けられています。
多くのシステムでは、オレンジは有機材料を表し、青は原子番号の高い材料を示し、緑は中間の材料特性を示します。ただし、スキャナの製造元は、異なる表示パレットや材質識別設定を使用する場合があります。
色はセキュリティ スクリーニングをサポートしますが、オブジェクトの正確な身元や安全性ステータスを独立して判断することはできません。
オレンジは、X 線手荷物検査画像に表示される最も一般的な色の 1 つです。
多くの二重エネルギー システムでは、オレンジ色は、多くの炭素ベースの物質を含む、有効原子番号が比較的低い物質を示します。
一般的な例は次のとおりです。
Cotton clothing and fabrics
Food, fruits, and packaged snacks
紙の書類や本
革製の財布やベルトなど
プラスチック製品が多い
たとえば、衣類、本、食品のパッケージなどにより、スキャナーのディスプレイ上にオレンジ色の領域が生成される場合があります。
ただし、オレンジ色は必ずしもそのアイテムが安全か危険かを意味するわけではありません。異なる材料でも同様の X 線特性を共有できます。
セキュリティ担当者は、オブジェクトの形状、位置、重なり合う内容、その他の画像情報を考慮する必要があります。
青は通常、有効原子番号が比較的高い金属やその他の材料を表します。
これらの材料は多くの有機物質とは異なる方法で X 線を吸収するため、デュアル エネルギー イメージング システムで異なる表示色を割り当てることができます。
例としては次のものが挙げられます。
スチール製のオブジェクト
銅部品
金属製の鍵とコイン
特定の金属工具
電子機器内部の金属部品
たとえば、一般的なデュアル エネルギー X 線ディスプレイでは、キーの集合が青色に表示される場合があります。
ただし、電子デバイスには複数のマテリアルが含まれているため、その画像には完全に青で表示されるのではなく、複数の色が含まれる場合があります。
重要: 青は素材の特性を示しており、オブジェクトが禁止されていると自動的に判断されるものではありません。
緑色は、中間の実効原子番号を持つ材料または材料の特定の組み合わせを表示するために一般的に使用されます。
緑色は常に有機物質と無機物質の混合物を意味するという単純化された説明とは異なり、解釈はより複雑です。
機器によっては、緑色の領域が次のことに対応する場合があります。
| 素材または状態 | 考えられる X 線表現 |
|---|---|
| アルミニウム | 多くの場合、緑色または中間色 |
| 特定の種類のガラス | 緑色に見えることもある |
| 一部の無機材料 | 中間の色の範囲で表示される場合があります |
| 重なり合うマテリアル | 混合色の情報が生成される可能性がある |
正確な外観は、材料の組成、厚さ、重なり合うオブジェクト、およびイメージング ソフトウェアによって異なります。
このため、オペレーターはオブジェクトを識別するために色だけに頼るべきではありません。
マテリアルのカテゴリに加えて、画像のコントラストと X 線の減衰も、オブジェクトが画面上でどのように表示されるかを説明するのに役立ちます。
X 線画像の外観は、検査対象物を通過する X 線放射の量に部分的に依存します。
一般に、材料が厚い、または減衰が強いと、検出器に到達する放射線の量が減少します。
ただし、これらの領域が明るく見えるか暗く見えるかは、スキャナの表示モード、コントラスト設定、および画像処理によって異なります。
| イメージングファクター | X線画像への影響 |
|---|---|
| 材料の厚さ | 通常、厚みが増すと X 線の減衰が増加します。 |
| 材料構成 | 元素が異なれば X 線の吸収も異なります |
| オブジェクトの重なり | 複数のオブジェクトが表示された画像に影響を与える可能性があります |
| 表示設定 | 明るさ、コントラスト、色の表現が変化する場合があります |
したがって、明るいオブジェクトは密度が高く、暗いオブジェクトは軽いと言うのは必ずしも正確ではありません。
画像の解釈では、スキャナの表示設定と素材識別技術を考慮する必要があります。
最新の手荷物スキャナーの多くは、デュアル エネルギー X 線技術を使用しています。
X 線の全体的な吸収量のみに依存するのではなく、デュアル エネルギー システムでは、材料が 2 つの異なるエネルギー範囲で X 線を減衰する方法を比較します。
この情報は、イメージング ソフトウェアが有効原子番号を含む材料特性を推定し、表示色を割り当てるのに役立ちます。より技術的な説明については、 CSIR 二重エネルギー X 線物質識別研究 では、エネルギー依存の減衰と材料特性を使用して、X 線イメージング技術が有機材料、無機材料、および金属材料をどのように区別できるかを説明しています。
基本的なプロセスには以下が含まれます。
X線は手荷物を透過します。
検出器は透過放射線を測定します。
システムは、さまざまなエネルギー範囲からの測定値を処理します。
材料識別ソフトウェアは材料の特性を推定します。
スキャナーには、オペレーターが解釈できるように色分けされた画像が表示されます。
このプロセスにより、セキュリティ担当者は、従来のグレースケール画像のみを使用する場合よりも、幅広いマテリアルのカテゴリを効果的に識別できるようになります。
それにもかかわらず、二重エネルギーによる色分けは、材料の正確な識別を保証するものではなく、検査を補助するものです。
スキャナーテクノロジーの詳細については、次のサイトをご覧ください。 X線手荷物スキャナーの基本と機能.
X 線手荷物スキャナーは、X 線発生器、コンベア システム、検出器、画像処理ソフトウェアを使用して手荷物の内容を検査します。
検査プロセスは、定期的に袋を開ける必要がなく、内部画像を生成するように設計されています。
一般的なスキャン プロセスには、次の 6 つのステップが含まれます。
手荷物の配置: 商品はベルトコンベア上に置かれます。
コンベヤーの動き: ベルトは検査トンネルを通して荷物を運びます。
X線の生成: X 線源は手荷物を通して放射線を照射します。
信号検出: 検出器は、検査対象物を通過した X 線を測定します。
画像処理: ソフトウェアは検出器信号を検査画像に変換します。
画像レビュー: 訓練を受けたセキュリティ担当者が画像を評価し、追加の検査が必要かどうかを判断します。
主なコンポーネントとその機能を以下にまとめます。
| コンポーネント | 主な機能 |
|---|---|
| X線発生装置 | 検査時に使用するX線を生成します。 |
| ベルトコンベア | 荷物をスキャントンネルを通して移動します |
| 検出器システム | 透過したX線信号を測定 |
| 画像処理ソフトウェア | 検査画像を作成および強化します |
| オペレーターディスプレイ | セキュリティ検査用の画像を提示します |
検査プロセスの詳細については、こちらをお読みください。 X線手荷物スキャナーの動作原理.
色分けは、オペレーターが材料カテゴリーを区別し、複雑な手荷物画像を解釈するのに役立ちます。
その主な利点は次のとおりです。
材質の違いをより迅速に視覚的に解釈できるようにする
有機材料と無機材料の特性を区別するのに役立ちます
重なり合うオブジェクトや複雑なオブジェクトのプレゼンテーションを改善する
保安検査時の画像解析を支援
一部のスキャナには、コントラスト調整、素材の強調表示、代替表示モードなどの画像強調機能も含まれています。
これらの機能があっても、訓練を受けたオペレーターは検査を決定する際に色以上のものを評価する必要があります。
いいえ、オレンジ、青、緑はデュアル エネルギー X 線手荷物検査で広く認識されていますが、すべてのスキャナーがまったく同じカラー マッピングを使用しているわけではありません。
違いは次のような理由で生じる可能性があります。
装置メーカー
シングルエネルギーまたはデュアルエネルギーイメージング技術
画像処理アルゴリズム
表示モードとコントラストの設定
物質識別閾値
一部のシステムでは、追加の色や特殊な画像強調機能も使用します。
したがって、特定のスキャナー画像を解釈する場合は、一般的なカラー チャートよりもメーカーの操作文書とトレーニング ガイダンスを優先する必要があります。
多くのデュアルエネルギー X 線手荷物スキャナーでは、オレンジ色は有機材料を、青色は金属やその他の高原子番号材料を、緑色は中間材料または特定の材料の組み合わせを示します。正確な色はシステムによって異なります。
いいえ、オレンジ色は一般的な素材の特性を表しており、その品目が安全か許可されているかどうかを示すものではありません。警備員は手荷物を検査する際に複数の画像の特徴を考慮します。
X 線を強く減衰させる領域は、特定の表示モードでは非常に暗く、または不透明に表示される場合があります。それらの外観は、スキャナのイメージングとコントラストの設定にも依存します。
いいえ、X 線スキャナーは、放射線の透過と材料の特性に基づいて画像を生成します。オブジェクトの重なり、マテリアルの構成、および機器の機能は、コンテンツがどの程度鮮明に表示されるかに影響を与える可能性があります。
衣類によって X 線スキャナーでアイテムが見えなくなるわけではありません。ただし、X 線画像の解釈は、重なり合うオブジェクト、材料の特性、スキャナーの技術能力など、いくつかの要因に依存します。
はい。セキュリティスクリーニングキャビネットの X 線システムは、通常、スマートフォン、ラップトップ、タブレットなどの一般的な電子機器に対して安全です。によると、 キャビネット X 線システムに関する米国 FDA のガイダンス、通常のセキュリティ検査中に受ける X 線の線量は、電子機器に害を及ぼすことはありません。
いいえ。メーカーやシステムが異なれば、使用するカラー パレット、しきい値、または画像表示モードが異なる場合があります。オペレーターは、関連する機器のマニュアルに従う必要があります。
お茶、シャンプー、一部の化粧品を含む多くの有機物質は、二重エネルギー X 線手荷物スキャナーの画像ではオレンジ色に見える場合があります。ただし、実際の外観は、構成、パッケージング、厚さ、スキャナーの設定によって異なります。金属または無機コンポーネントを含む製品には追加の色が表示される場合があります。
XBISはX線手荷物検査システムの略です。デュアルエネルギー XBIS 装置では、色分けにより、X 線減衰特性を使用して幅広い材料カテゴリを区別することができます。一般的な表示色にはオレンジ、青、緑などがありますが、正確なマッピングはシステムによって異なります。
理解する X線手荷物スキャナーの色 最新のセキュリティ検査システムがさまざまな種類の物質をどのように区別するかを説明するのに役立ちます。
多くの二重エネルギー システムでは、通常、オレンジ色は有機材料を示し、青色は金属またはより原子番号の高い材料を表し、緑色は中間の材料特性または特定の材料の組み合わせに関連付けられます。
ただし、色だけでは特定のアイテムを識別したり、何かが危険かどうかを判断したりすることはできません。信頼性の高い解釈は、物体の形状、物質の減衰、画質、およびオペレーターの判断にも依存します。
